Inner Vision 500 – una excelente fuente de luz
Nuestra propia iluminación interior, Inner Vision 500 mm, es una excelente fuente de luz, bien protegida, que proporciona una iluminación muy buena en la oscuridad sobre una superficie de aproximadamente 1–2 metros cuadrados sin deslumbrar. Una luminaria consume aproximadamente 1 amperio o 12 vatios.
¿QUÉ DEBO TENER EN CUENTA AL ELEGIR LA ILUMINACIÓN INTERIOR?
Depende totalmente de tus necesidades. Si tienes una furgoneta con un espacio de carga de hasta dos metros, una luminaria proporcionará una iluminación aceptable, pero para obtener un resultado óptimo recomendamos utilizar dos. Para conseguir un buen nivel básico de iluminación en el vehículo, puedes calcular una luminaria por cada 2 metros de espacio de carga. Si, por el contrario, quieres una iluminación realmente buena, puedes utilizar como referencia una luminaria por metro.
ASPECTOS A TENER EN CUENTA AL COLOCAR LA ILUMINACIÓN INTERIOR

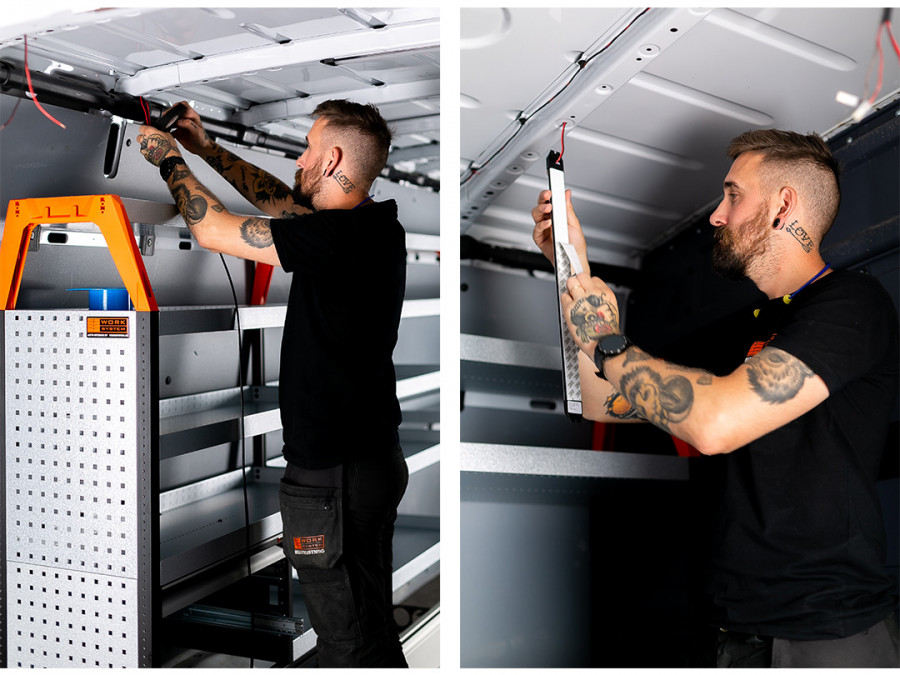

La colocación también es importante para conseguir una buena iluminación. En primer lugar, la luz no debe deslumbrarte y, al mismo tiempo, debes asegurarte de que no quede bloqueada ni se generen zonas de sombra. El techo es un lugar de montaje adecuado para evitar el deslumbramiento. Si tienes varias luminarias, recomendamos colocarlas cerca de las puertas. Esto es especialmente importante si el vehículo está equipado con un sistema de doble suelo, para que la luz llegue hasta los cajones cuando estén abiertos. Al mismo tiempo, también obtendrás algo de iluminación fuera del vehículo. Si tienes varias puertas laterales, recomendamos colocar una luminaria junto a cada puerta, ya que las estanterías suelen crear sombras si se extienden más allá de la abertura de la puerta. Si tienes cajones que quieres iluminar, puede ser conveniente colocar una luminaria encima del módulo de cajones para que la luz llegue al interior de los cajones. Si se necesita iluminación adicional, la luminaria también puede montarse debajo de un nivel de estantería para iluminar el estante inferior.
¿CÓMO DEBE ENCENDERSE LA ILUMINACIÓN?
Existen diferentes formas de encender la iluminación según las necesidades. La solución más habitual es que las luces se enciendan al abrir las puertas. Para ello, nuestra luminaria se conecta a la iluminación interior original del vehículo. Esta solución es posible con hasta 2 luminarias. Si se instalan más luminarias, puede ser necesario utilizar un relé para evitar sobrecargar el fusible original de la iluminación interior del vehículo. Ponte en contacto con nosotros y te informaremos de si esto es necesario para tu vehículo. La desventaja de conectar la iluminación a las puertas es que no puedes controlar por ti mismo cuándo se apagan las luces si las puertas permanecen abiertas durante un periodo prolongado, ya que esto depende completamente del sistema original del vehículo. En muchos casos, las luces se apagan entre 5 y 10 minutos después de abrir las puertas. Naturalmente, también se apagan cuando se cierran las puertas.
SENSOR DE MOVIMIENTO
También puedes instalar un sensor de movimiento que detecta movimiento cuando se abre la puerta. Mantiene la iluminación interior encendida durante 2 minutos después del último movimiento detectado. Esto significa que, mientras estés dentro del vehículo y te muevas, la iluminación permanecerá encendida. Si te alejas del vehículo, la iluminación interior se apagará después de 2 minutos. También es posible conectar una señal de encendido al sensor para desactivar la iluminación interior del espacio de carga durante la conducción. De esta forma se evita que las luces se enciendan y molesten al conductor si algo se mueve dentro del vehículo durante el transporte (¡NOTA! Esta función solo está disponible en nuestro sensor de movimiento más avanzado). El sensor de movimiento puede alimentar hasta 6 luminarias interiores Inner Vision 500 mm. Si deseas conectar más, también será necesario utilizar un relé.
TEMPORIZADOR DE ILUMINACIÓN
TEMPORIZADOR DE ILUMINACIÓN
Otra opción es instalar un temporizador de iluminación. En este caso, la luz se activa mediante un botón (interruptor) y la iluminación permanece encendida hasta que vuelvas a apagarla o hasta que la función de temporizador la apague automáticamente. El temporizador puede programarse para apagar automáticamente la iluminación después de un periodo de entre 5 minutos y 3 horas. Una de las ventajas de esta solución es que se pueden instalar varios botones, por ejemplo, uno en cada abertura de puerta, y pueden funcionar de forma independiente entre sí mediante un sistema de conmutación múltiple. El temporizador puede alimentar hasta 5 luminarias interiores Inner Vision 500 mm. Si deseas conectar más, también será necesario utilizar un relé.
CONTROL SYSTEM 2.8
Control System 2.8 puede controlar desde luces de trabajo hasta luces de advertencia. Si trabajas dentro del vehículo durante periodos prolongados, recomendamos utilizar nuestro Control System para controlar la iluminación. También incorpora un protector de batería y un temporizador ajustable. Esto permite configurar la iluminación para que permanezca encendida desde 10 minutos hasta un tiempo ilimitado. Si la tensión de la batería baja demasiado, el Control System apaga automáticamente la iluminación. También es posible utilizar las señales de las puertas del vehículo a través de la iluminación interior original y/o encender y apagar la iluminación mediante el mando a distancia/teclado disponible como accesorio. Un Control System ofrece muchas posibilidades, por lo que es importante acordar de antemano qué función o funciones deben configurarse. Esta unidad también puede controlar otras funciones, como luces de trabajo, luces de advertencia y equipos similares. En total, dispone de cinco funciones controladas mediante botones, además del control de la iluminación interior y una salida adicional de 12 V, todas ellas supervisadas por el protector de batería.
BOTÓN (INTERRUPTOR)
La iluminación también puede conectarse a un interruptor de encendido/apagado. La desventaja de esta opción es el riesgo de olvidar apagar la luz y descargar la batería del vehículo. Por este motivo, no recomendamos esta solución, aunque podemos realizar este tipo de instalación bajo pedido. Si conectas las luminarias directamente a la batería, no olvides incluir el cable necesario y que debe instalarse un fusible junto a la batería. Con esta solución es posible alimentar hasta 12 luminarias Inner Vision 500 mm.
EJEMPLOS DE CONFIGURACIONES
3 LUMINARIAS CONTROLADAS POR UN TEMPORIZADOR DE ILUMINACIÓN
Si quieres 3 luminarias Inner Vision 500 mm controladas mediante un temporizador de iluminación, con 1 botón en el interior de la puerta trasera, 1 botón en el interior de la puerta lateral y 1 botón junto a la puerta lateral izquierda (es decir, el vehículo tiene puertas laterales en ambos lados), elige los siguientes productos:
3 uds. – Iluminación interior Inner Vision 500 mm (921-L50-B1-H1-A3)
1 ud. – Temporizador de iluminación (cableado y fusible incluidos en el kit) (921-85050)
1 ud. – Pulsador para iluminación interior, momentáneo (921-KN-INÅF)
5 uds. – Cable plano negro 2x1,5 1M (FBR-KB-FL-2X1.5)
4 LUMINARIAS CONECTADAS A LA ILUMINACIÓN ORIGINAL
Si quieres conectar 4 luminarias Inner Vision 500 mm a la iluminación original del vehículo para que se controlen mediante la apertura de las puertas, recomendamos conectarlas directamente a la batería del vehículo a través de un relé. Necesitarás lo siguiente:
4 uds. – Iluminación interior Inner Vision 500 mm (921-L50-B1-H1-A1)
1 ud. – Relé 30A con diodo (930-Relä-30A)
1 ud. – Portafusibles MIDI con placa de montaje, tapa & tornillo (FBR-SK-SKH-MID)
6 uds. – Cable plano negro 2x1,5 1M (FBR-KB-FL-2X1.5)
El cable y el portafusibles son necesarios para la instalación. Si no se añaden, el tiempo de instalación estimado y el precio serán incorrectos.
4 LUMINARIAS CONECTADAS A UN SENSOR DE MOVIMIENTO
Si quieres controlar 4 luminarias Inner Vision 500 mm mediante nuestro sensor de movimiento más avanzado para poder desactivar el sensor durante la conducción y evitar que la iluminación se encienda si algo se mueve en el espacio de carga, necesitarás los siguientes productos:
4 uds. – Inner Vision 500 mm (921-L50-B1-H1-A1)
1 ud. – Sensor de movimiento IR 1224-7 (921-61300)
6 uds. – Cable amarillo 1x0,75 1M (FBR-KB-GU-1X075)
6 uds. – Cable plano negro 2x1,5 1M (FBR-KB-FL-2X1.5)
El cable y el portafusibles son necesarios para la instalación. Si no se añaden, el tiempo de instalación estimado y el precio serán incorrectos.
